ACTIO 40

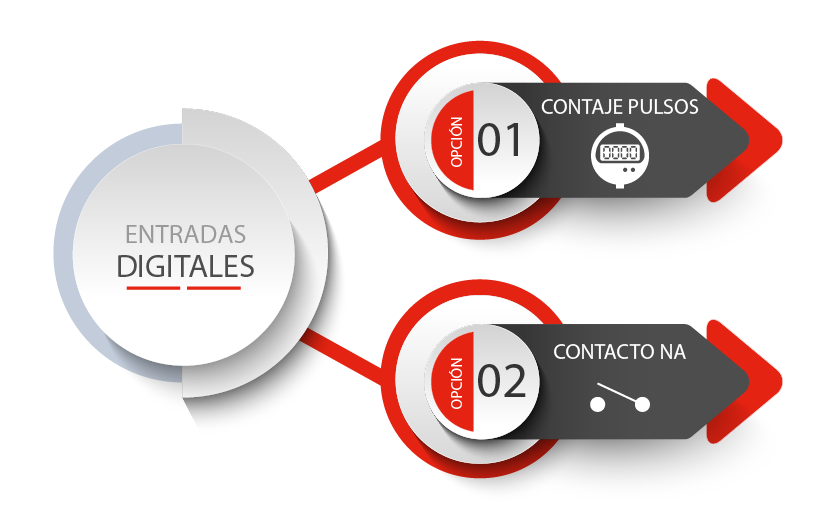

ACTIO 40 es un equipo centralizador de contadores de energía con 4 entradas digitales (optoaisladas) para la lectura de impulsos que procedan de los contadores eléctricos, de agua, gas, etc. El valor de los impulsos se guarda en memoria.

ACTIO 40 posee un total de 4 entradas libres de tensión asociadas a 4 registros de memoria. Cada registro es de 32 bits (4 bytes), por tanto puede contar hasta un máximo de FFFF FFFF hexadecimal, es decir, un total de 4.294.967.295 impulsos. Cuando llega a dicho valor, el registro de memoria, al siguiente impulso se reinicia, y se inicia de nuevo el contaje.

La duración mínima del impulso o cambio de estado debe ser de 50 ms y el tiempo mínimo entre dos impulsos sucesivos en una misma entrada ha de ser de 50 ms. Esto representa una frecuencia máxima de muestreo de 10 Hz.

ACTIO 40 posee un total de 4 salidas tipo relé, estas salidas son gobernadas por el máster que, mediante comunicaciones, puede activarlas o desactivarlas cuando la aplicación lo requiera. El equipo posee una función de escritura capaz de dar un impulso de activación o desactivación de cualquier salida. La duración del impulso es variable y se programa en el equipo. El valor mínimo es 20 ms y el máximo 5,1 segundos (5100 ms =2 55x20). Es decir, FF (valor 255 en hexadecimal) por 20 ms que es el valor mínimo.
